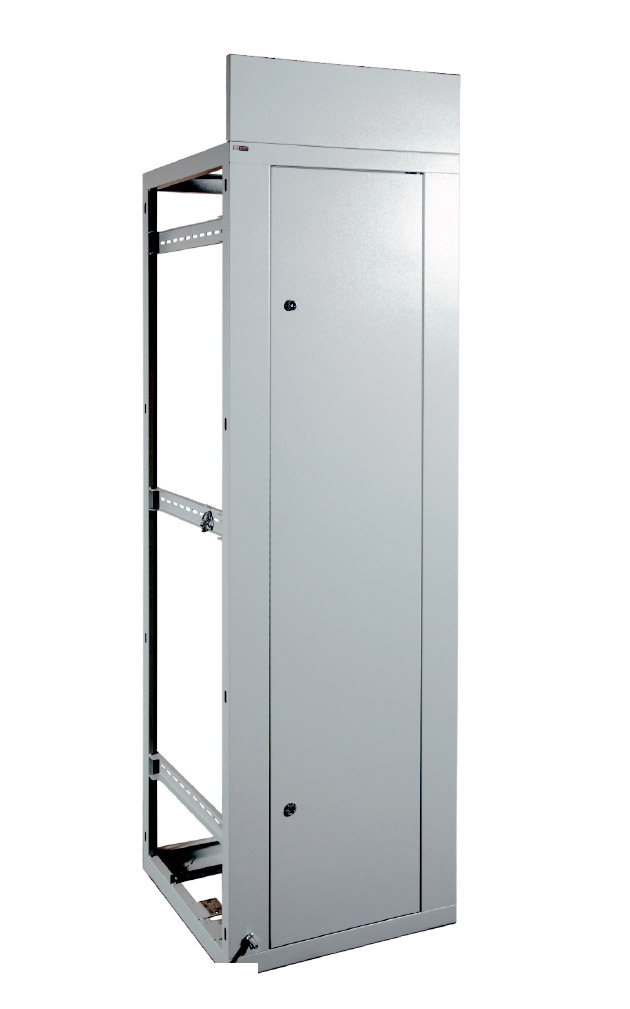

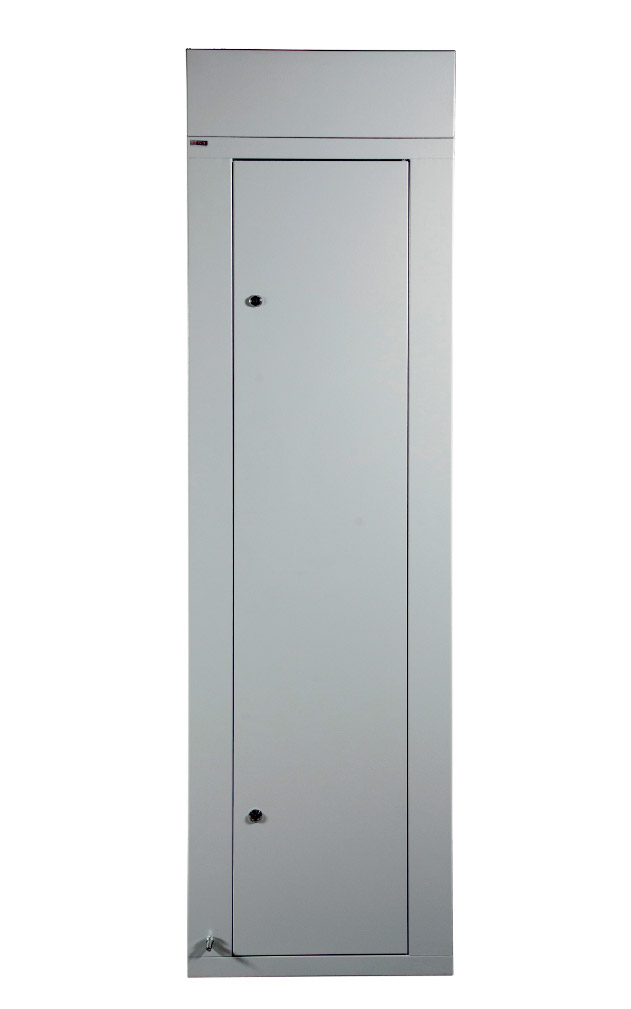

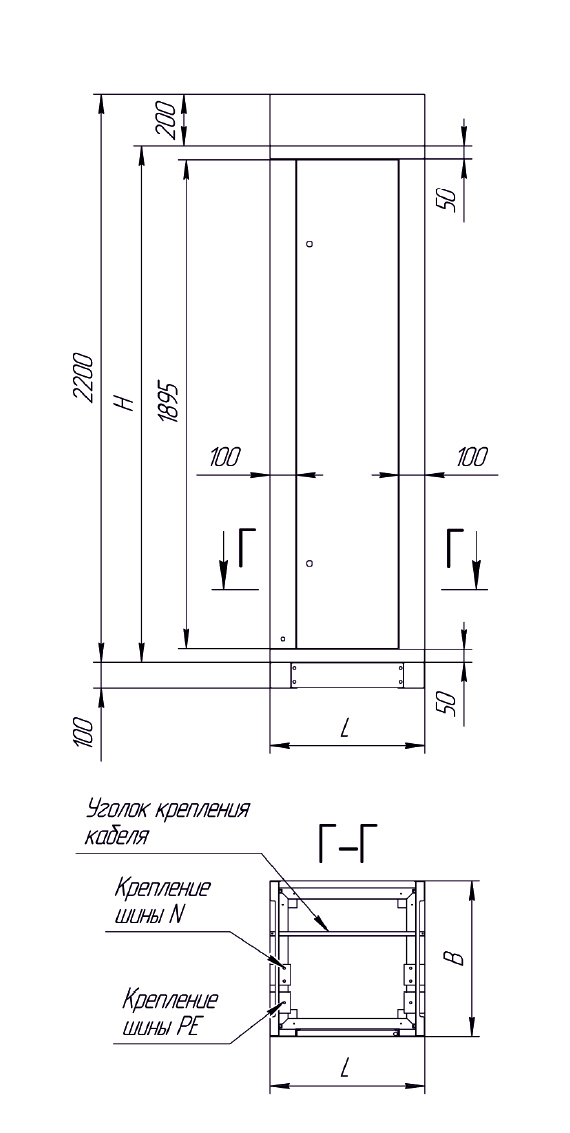

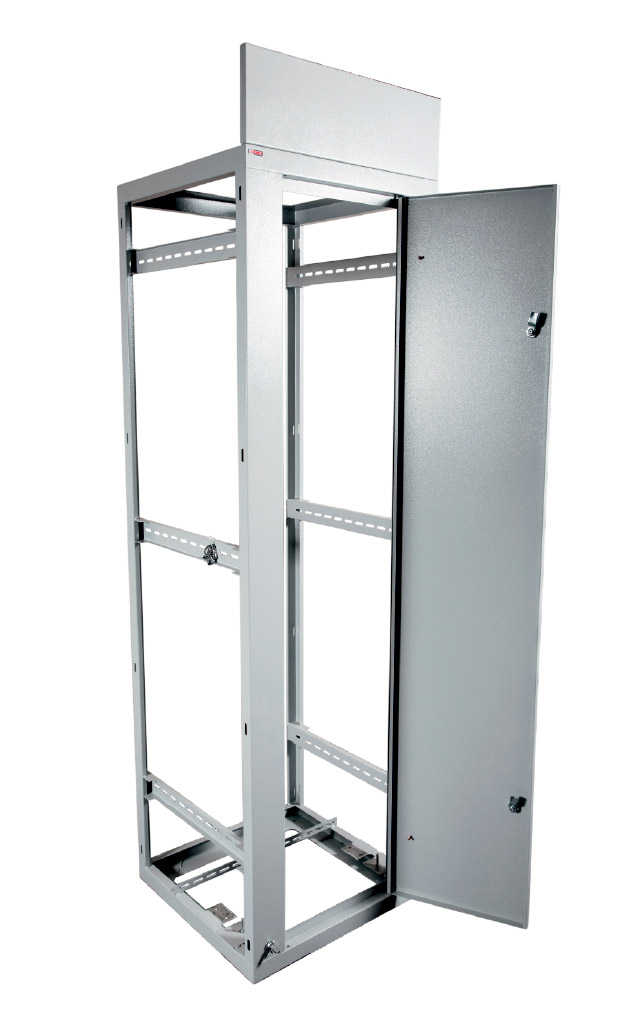

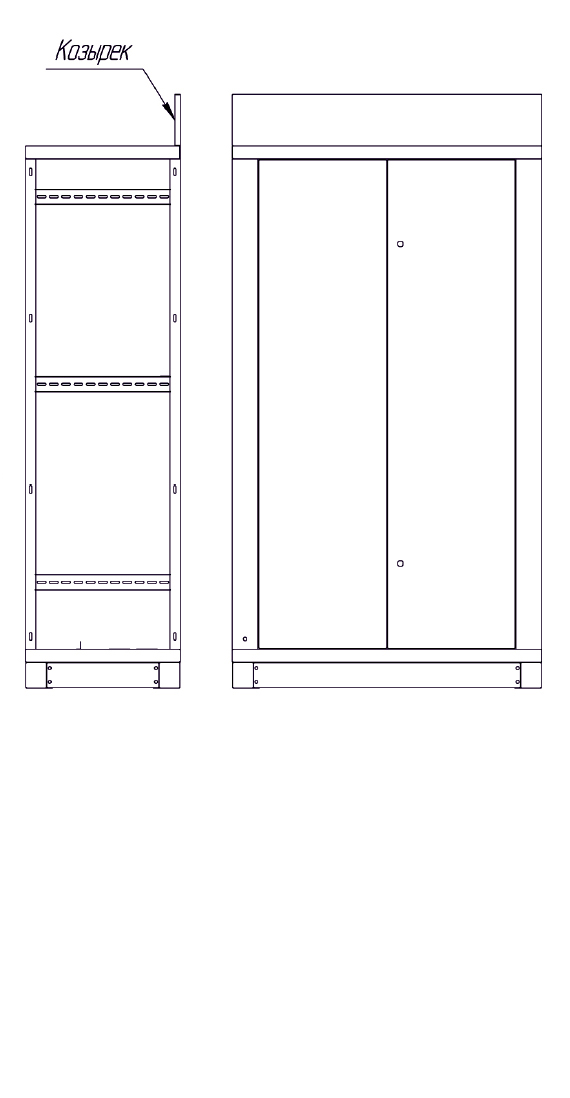

Корпус ЩО-70.1:

1. Габариты корпуса (H x L x B).

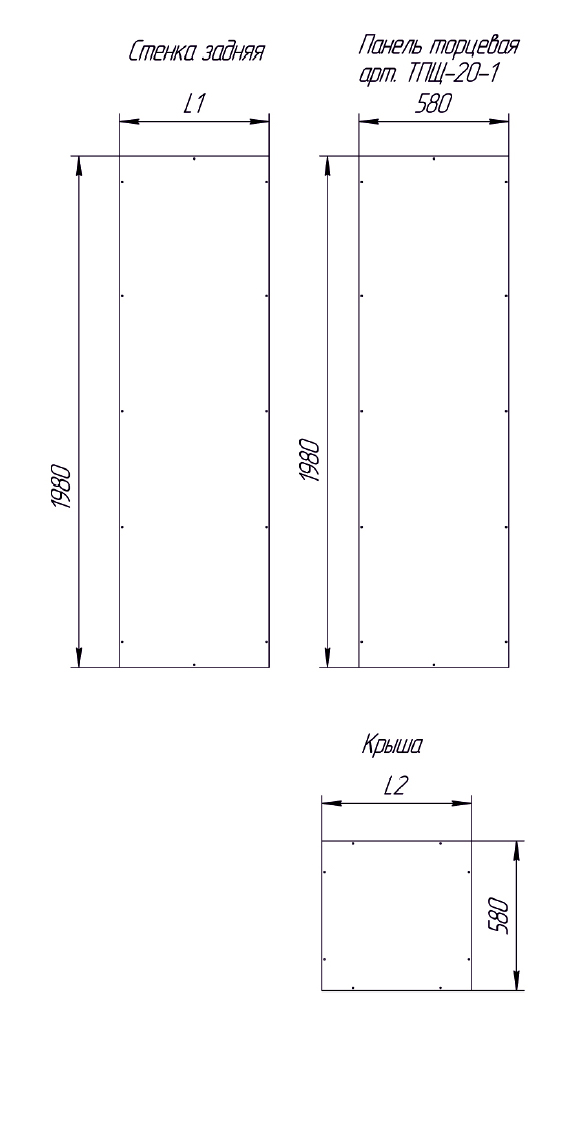

2. Корпус изготавливается из стали толщиной 1,5 мм., дверь, задняя стенка и торцевая панель изготавливается из стали толщиной 1,0 мм. Торцевая панель, стенка задняя и крыша панель не входит в комплект поставки (заказываются отдельно).
3. Двери на корпусах ЩО-70 могут перевешаться и открываться как слева-направо, так и справа-налево.
4. Стандартный цоколь (заказывается отдельно), имеет высоту 100 мм.

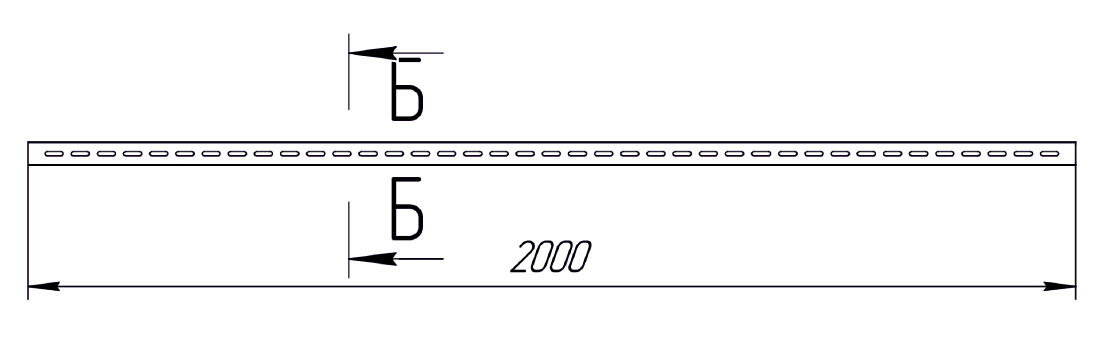

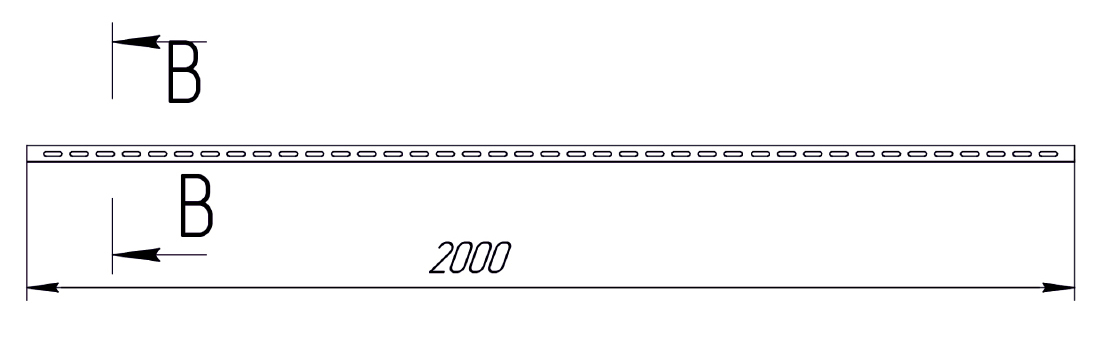

5. Для сборки (электромонтажа) могут использоваться перфоуголки длиной 2000 мм с полкой 32 мм или 40 мм, а так же перфопрофиль длиной 2000 мм, шириной 45 мм с полкой 30 мм, а так же монтажные платы (габариты в таблице 2).

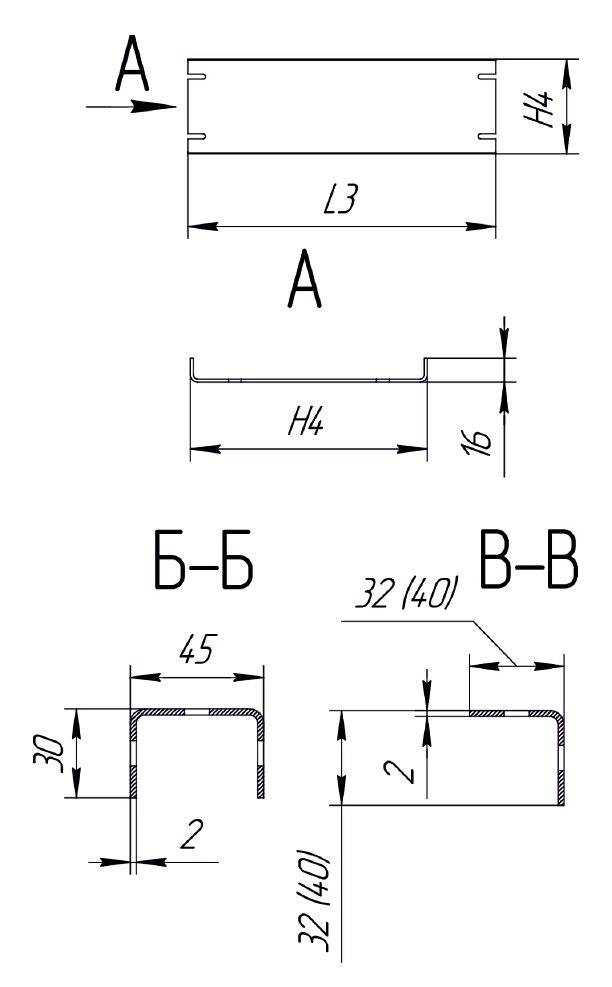

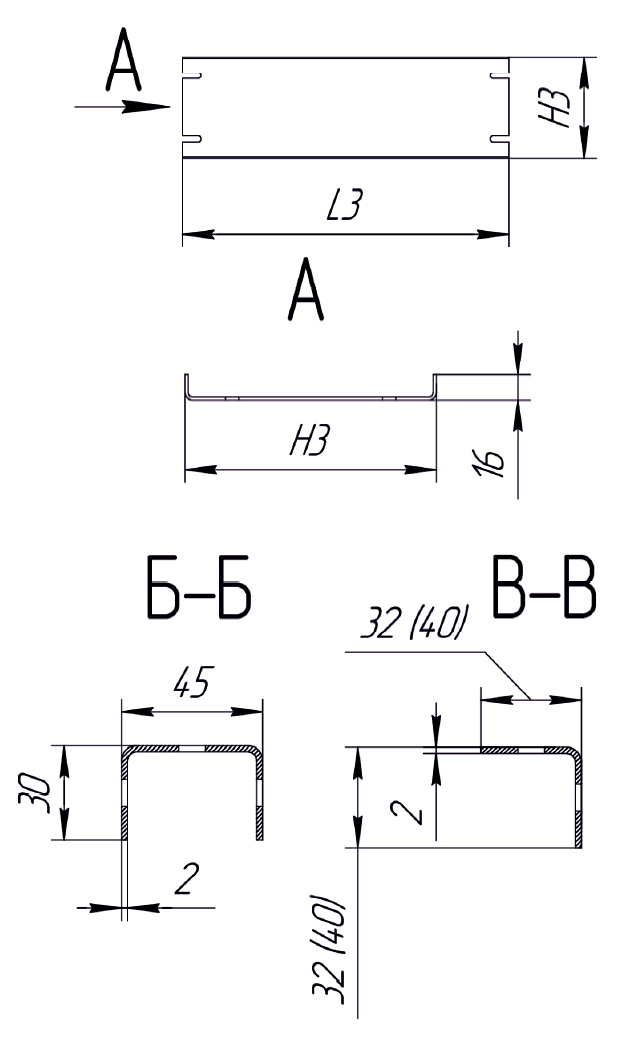

Перфоуголок, перфопрофиль и плата монтажная изготавливается из стали оцинкованной, толщиной 2 мм. Платы монтажные могут изготовляться как наборные (см. таблицу 2) так и цельными (высота цельной платы L-200 мм).

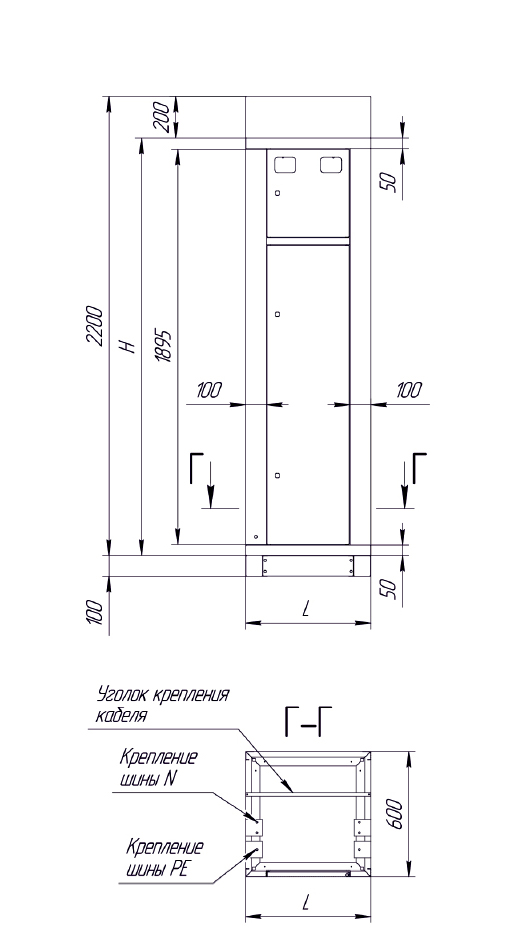

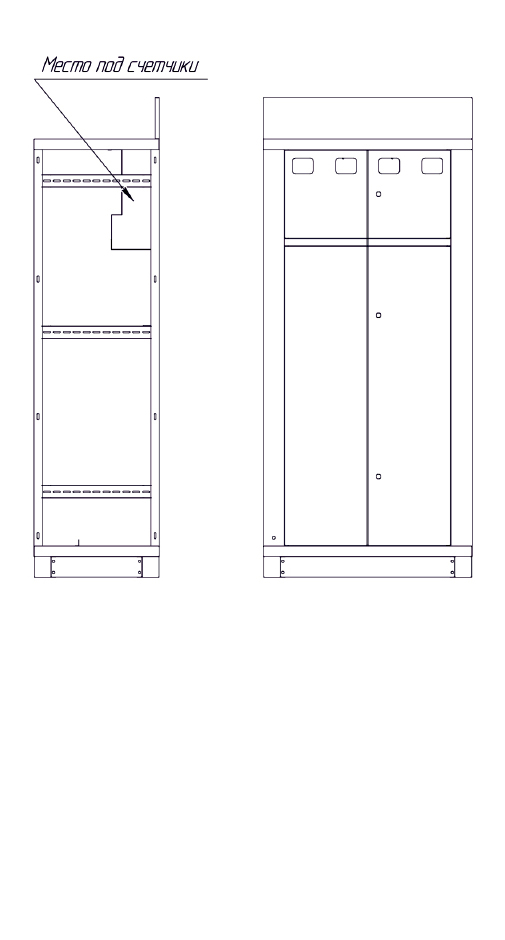

Корпус ЩО-70.2:

1. Габариты корпуса (H x L x B).

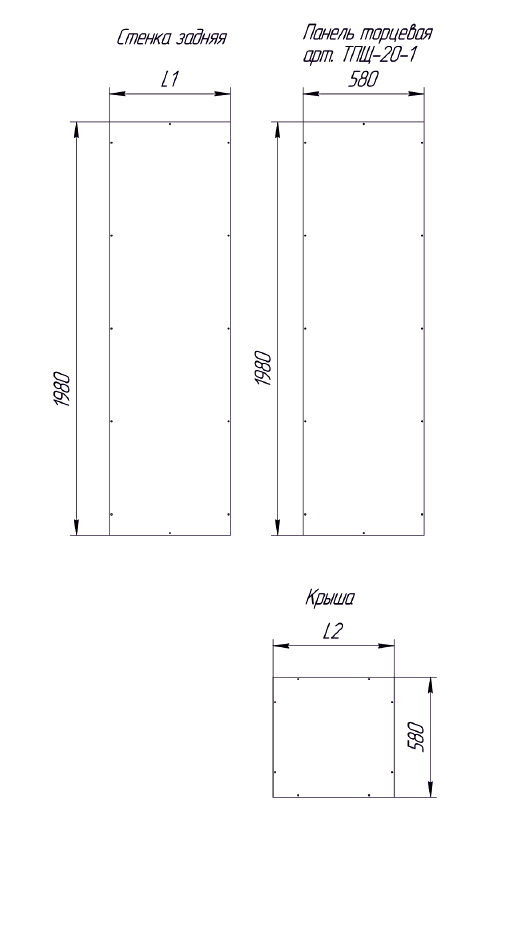

2. Корпус изготавливается из стали толщиной 1,5 мм., дверь, задняя стенка и торцевая панель изготавливается из стали толщиной 1,0 мм. Торцевая панель, стенка задняя и крыша панель не входит в комплект поставки (заказываются отдельно).

3. Двери на корпусах ЩО-70 могут перевешаться и открываться как слева-направо, так и справа-налево.

4. Стандартный цоколь (заказывается отдельно), имеет высоту 100 мм.

5. Для сборки (электромонтажа) могут использоваться перфоуголки длиной 2000 мм с полкой 32 мм или 40 мм, а так же перфопрофиль длиной 2000 мм, шириной 45 мм с полкой 30 мм, а так же монтажные платы (габариты в таблице 2).

Перфоуголок, перфопрофиль и плата монтажная изготавливается из стали оцинкованной, толщиной 2 мм. Платы монтажные могут изготовляться как наборные (см. таблицу 2) так и цельными (высота цельной платы L-200 мм).
