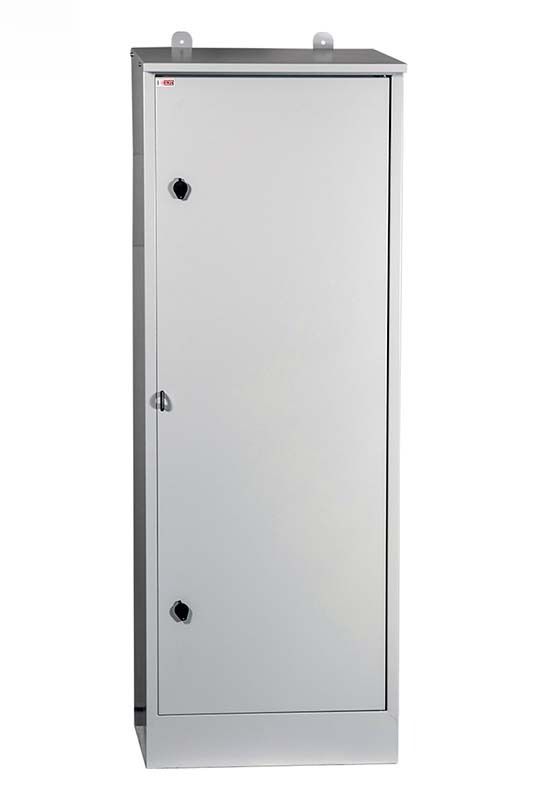

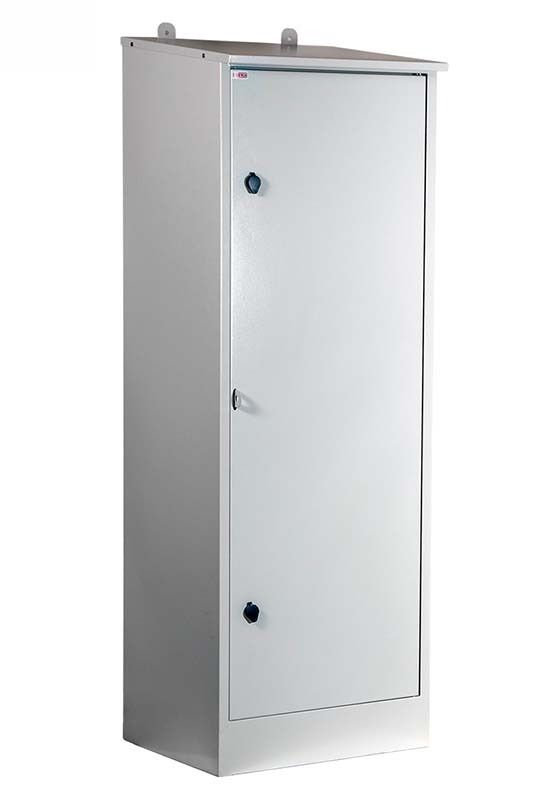

Кабельный киоск КЛ 207
Кабельный киоск низкого напряжения
Характеристики КЛ 207
Габариты (В×Ш×Г)
1700×600×450 мм
Степень защиты
IP54
Материал корпуса
Сталь 1.2 мм
Напряжение
380/220 В
Монтажные платы
Оцинкованная сталь
Покрытие
RAL 7035
Компактный киоск КЛ 207: Назначение и конструкция
Металлический корпус для вводно-распределительных устройств на 380/220 В. Оптимальное решение для ограниченного пространства.
Основное назначение КЛ 207: Корпус предназначен для создания компактных узлов учета и распределения электроэнергии (380/220 В). Его ширина 600 мм идеально подходит для установки в условиях, где важен каждый сантиметр: на опорах линий электропередач, в стесненных условиях промплощадок или в составе блочных комплектных трансформаторных подстанций (КТП).
Область применения КЛ 207:
- Энергетика: питание небольших производственных участков, котельных, насосных станций.
- ЖКХ и стройки: подключение временных городков, освещение стройплощадок, питание объектов уличной инфраструктуры.
- Телекоммуникации: организация электропитания базовых станций и узлов связи.
Конструктивные особенности КЛ 207 производства ПК БЭТ:
- Компактная ширина 600 мм: позволяет разместить киоск там, где для моделей 209+ (800 мм) нет места.
- Цельносварной каркас из стали 1.2 мм.
- Степень защиты

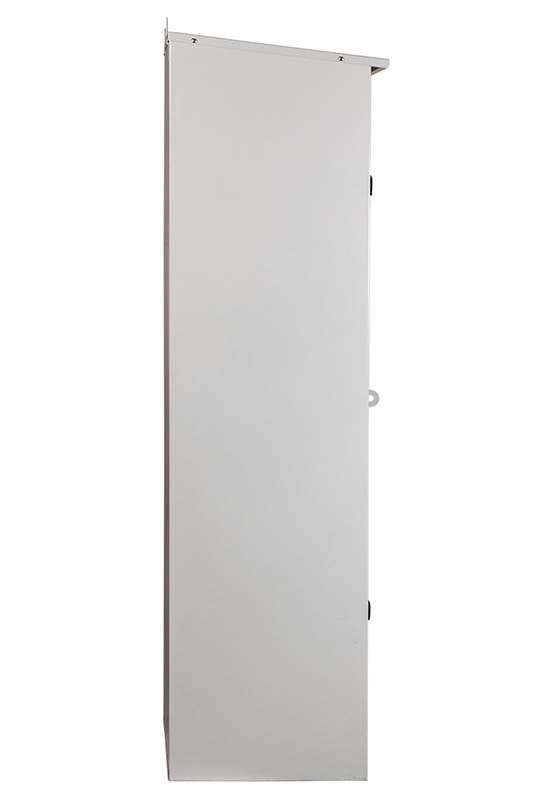

IP54— полная пылевлагозащита для всепогодной уличной установки. - Скатная крыша для предотвращения скопления снега и воды.

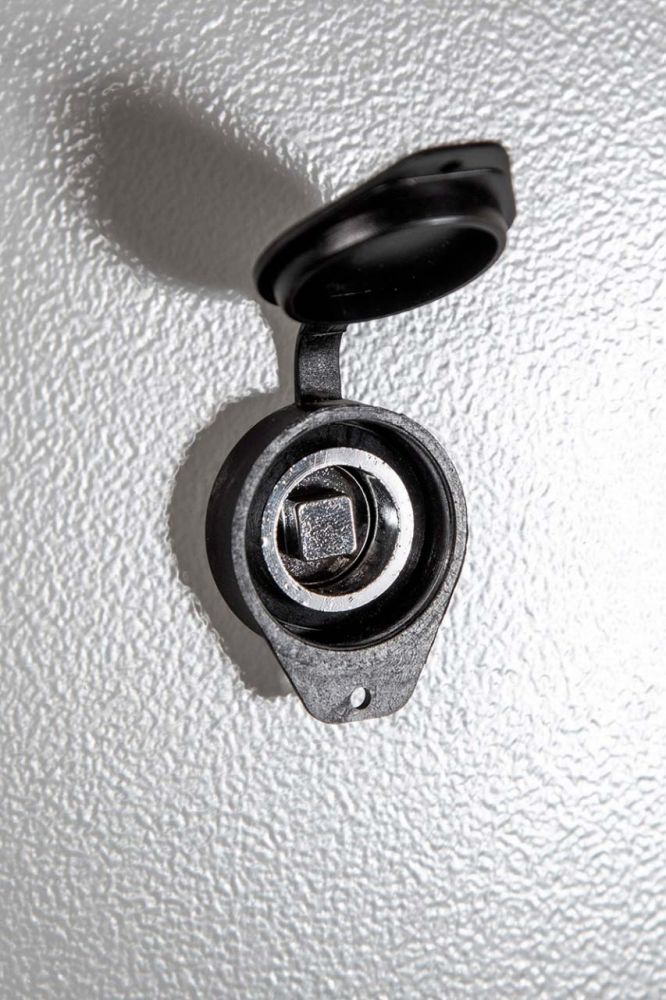

- Дверь с двумя замками-защелками и проушиной под навесной замок для защиты от несанкционированного доступа.
Покрытие и подготовка к монтажу: Корпус обработан антикоррозийным грунтом и окрашен полимерно-порошковой краской
RAL 7035, устойчивой к УФ-излучению и перепадам температур. Внутренняя сторона двери оснащена перфорированным профилем (DIN-рейкой) с шагом 25 мм, что упрощает установку автоматических выключателей, УЗО и другого модульного оборудования.
Технические характеристики КЛ 207
Компактный корпус шириной 600 мм для размещения оборудования 0.4 кВ
1
Габаритные размеры (В×Ш×Г): 1700 × 600 × 450 мм
2
Полезный внутренний объем (В×Ш×Г): 1630 × 520 × 400 мм
3
Материал и толщина: конструкционная сталь, каркас и дверь 1.2 мм, монтажные платы 1.2 мм
4
Степень защиты:
IP54 (пылевлагозащищенное исполнение для уличной установки)
5

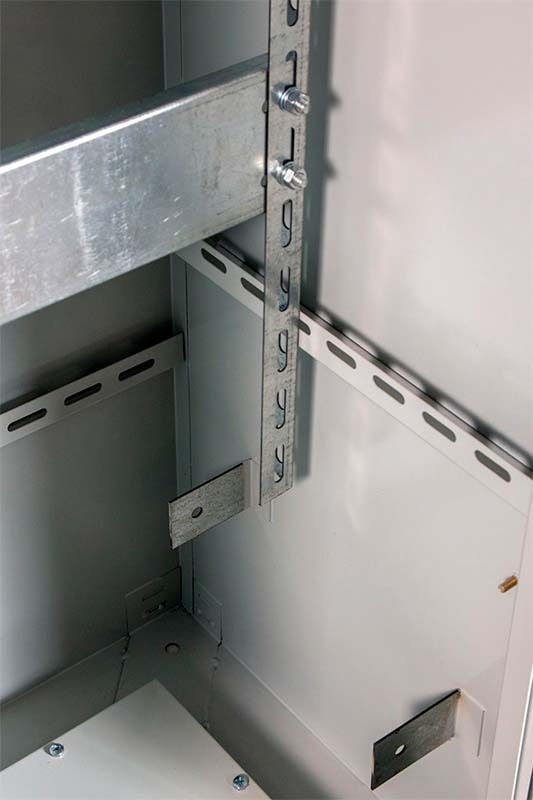

Монтажные платы: оцинкованная сталь 1.2 мм, ширина 100 мм. Устанавливаются вертикально по бокам корпуса. Возможно изготовление плат на всю высоту проема под заказ.
6

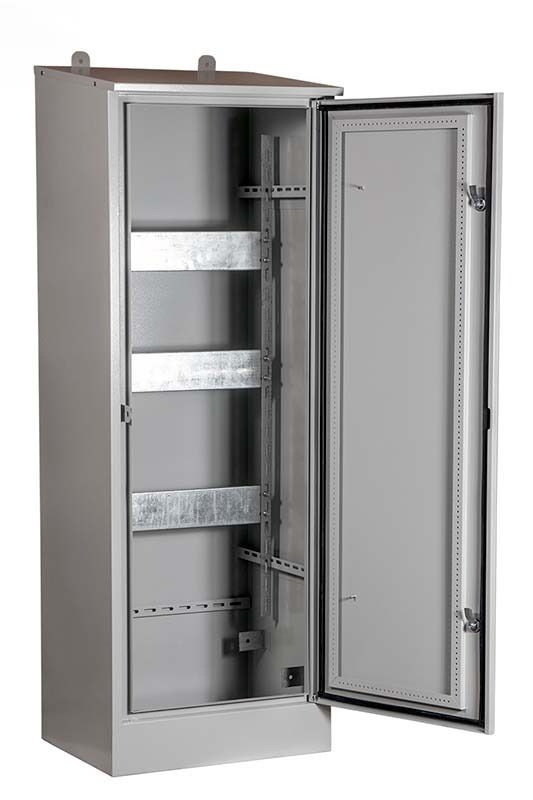

Внутреннее оснащение: на внутренней стороне двери установлен перфорированный профиль (шаг 25 мм) под самонарезной винт М5×10 DIN7500c для монтажа вспомогательных аппаратов.
7
Покрытие: полимерно-порошковая краска RAL 7035 (светло-серый) по грунту, стойкая к УФ и атмосферным воздействиям.
8
Масса: ≈ 80 кг (в зависимости от комплектации)
