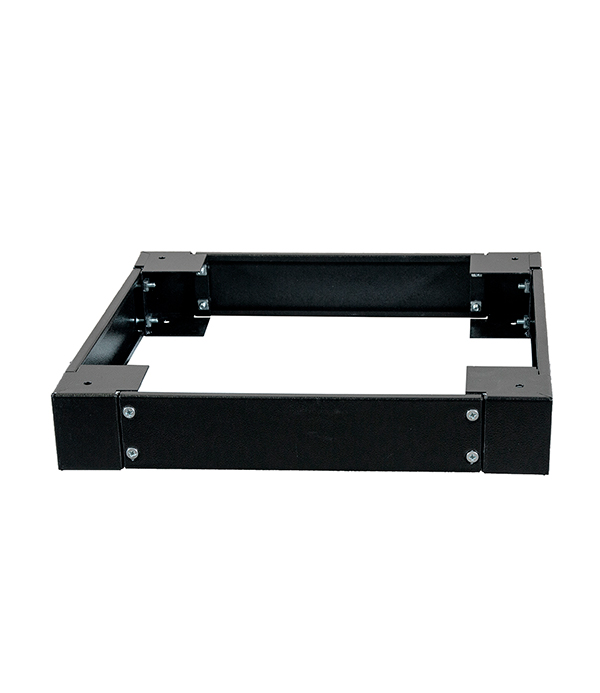

Цоколь

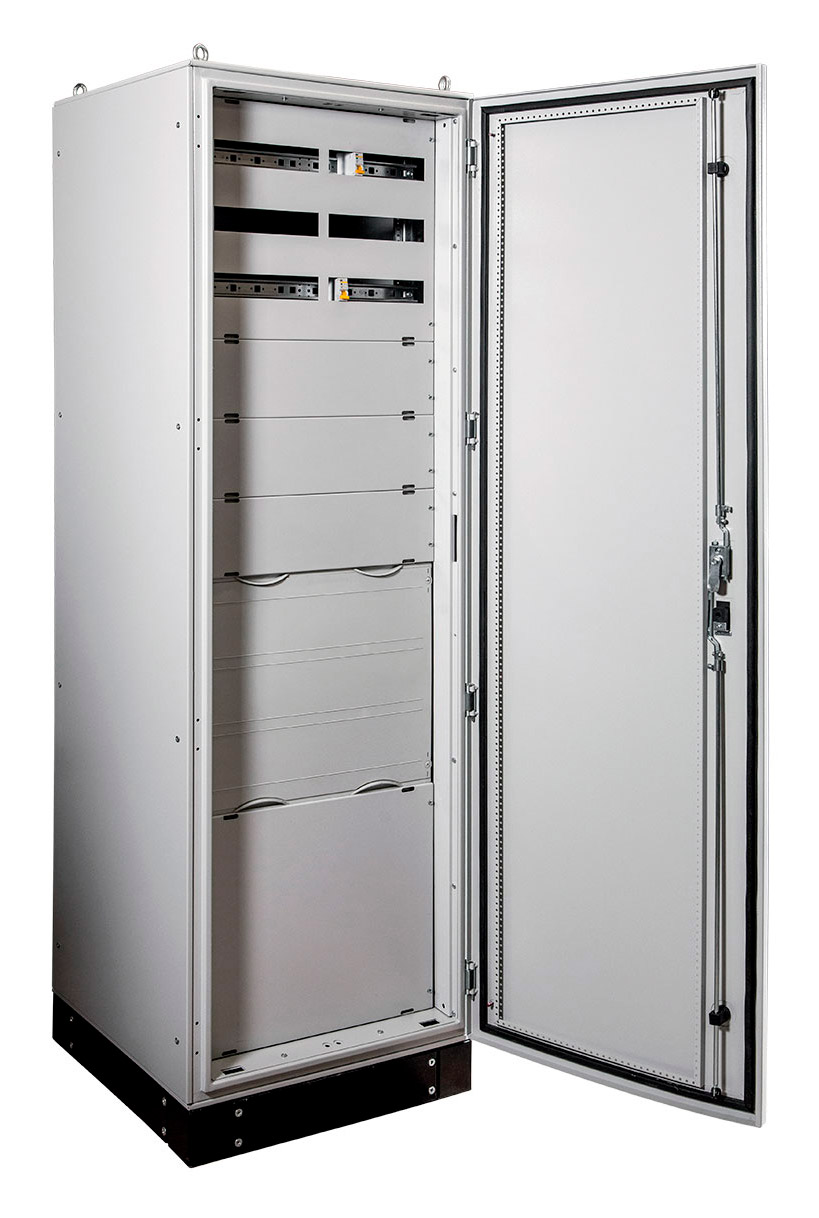

Предназначен для монтажа шкафа к полу
ПАНЕЛЬ ЦОКОЛЯ

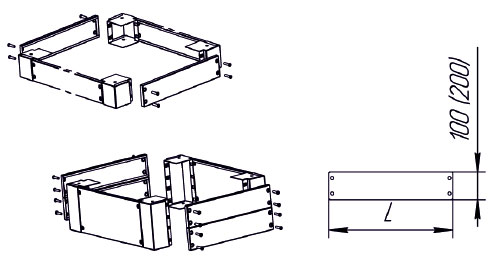

Панель цоколя передняя (задняя)
Артикул | Ширина шкафа, мм | Длина панели торцевой L, мм |
|---|---|---|
PB355 | 355 | 188 |
PTB600 | 600 | 434 |
PB855 | 850 | 688 |
PB1110 | 1110 | 943 |
PB1360 | 1360 | 1193 |

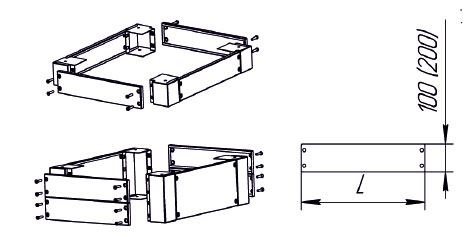

Панель цоколя торцевая
Артикул | Глубина шкафа, мм | Длина панели боковой L, мм |
|---|---|---|
PT400 | 400 | 234 |
PTB600 | 600 | 434 |
PT800 | 800 | 634 |

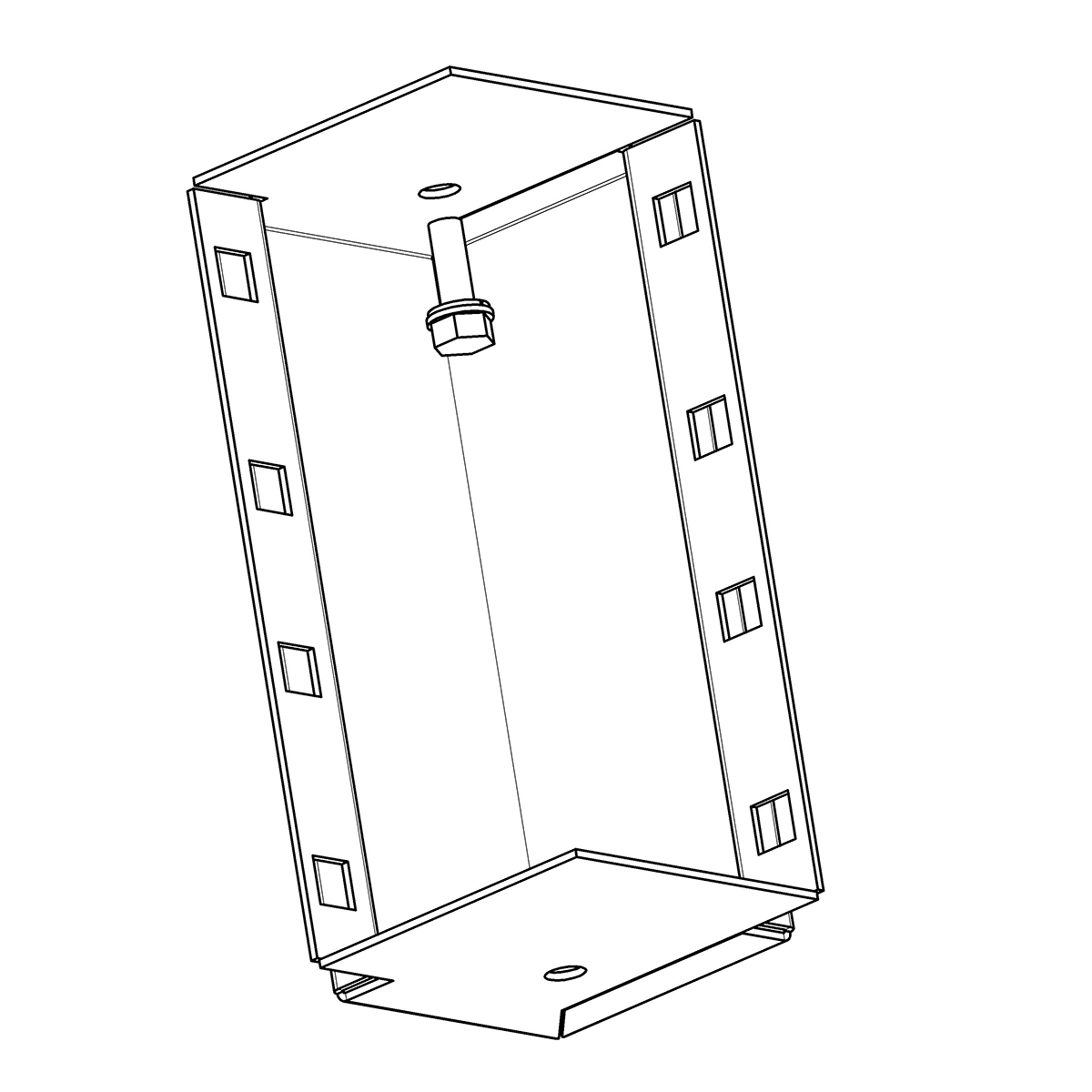

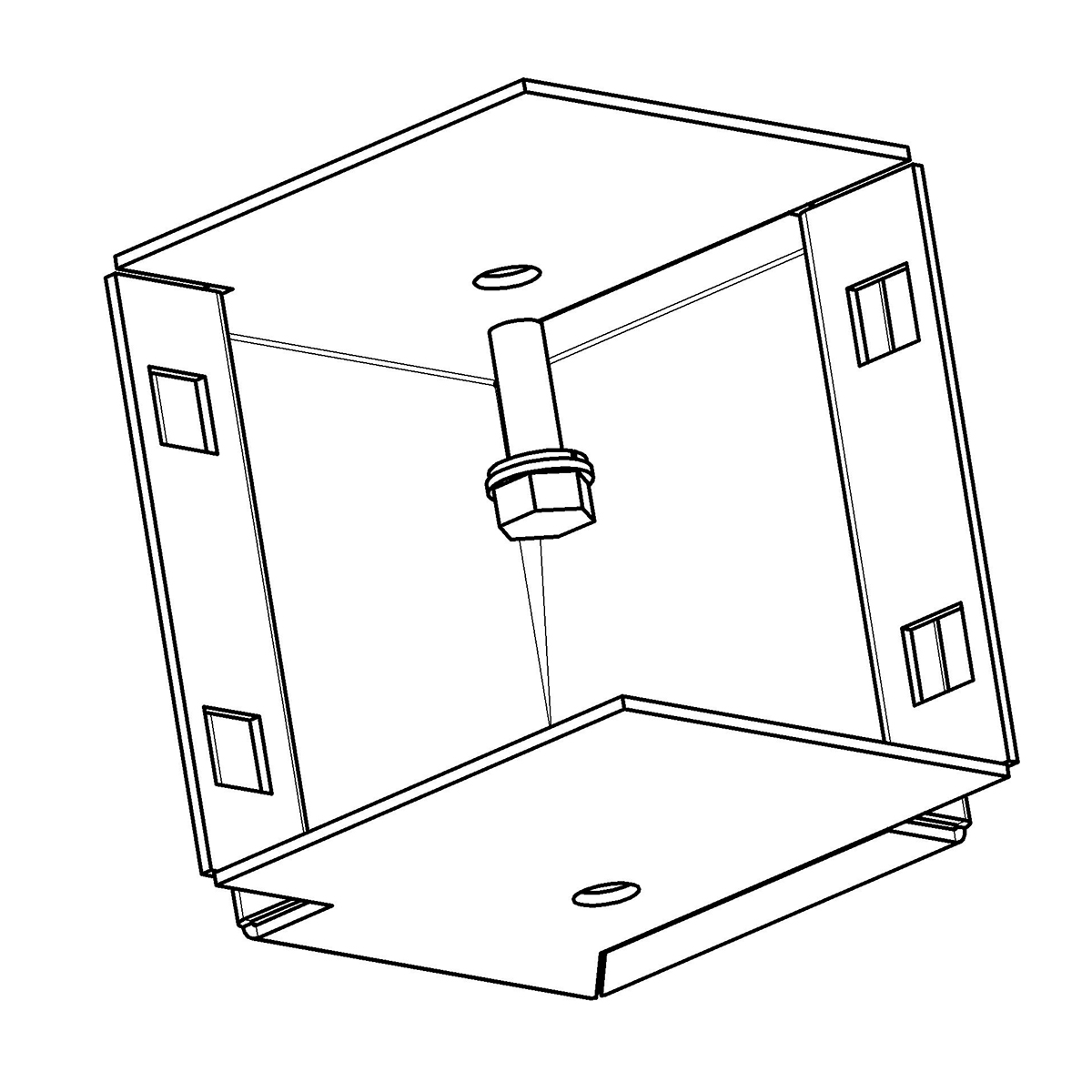

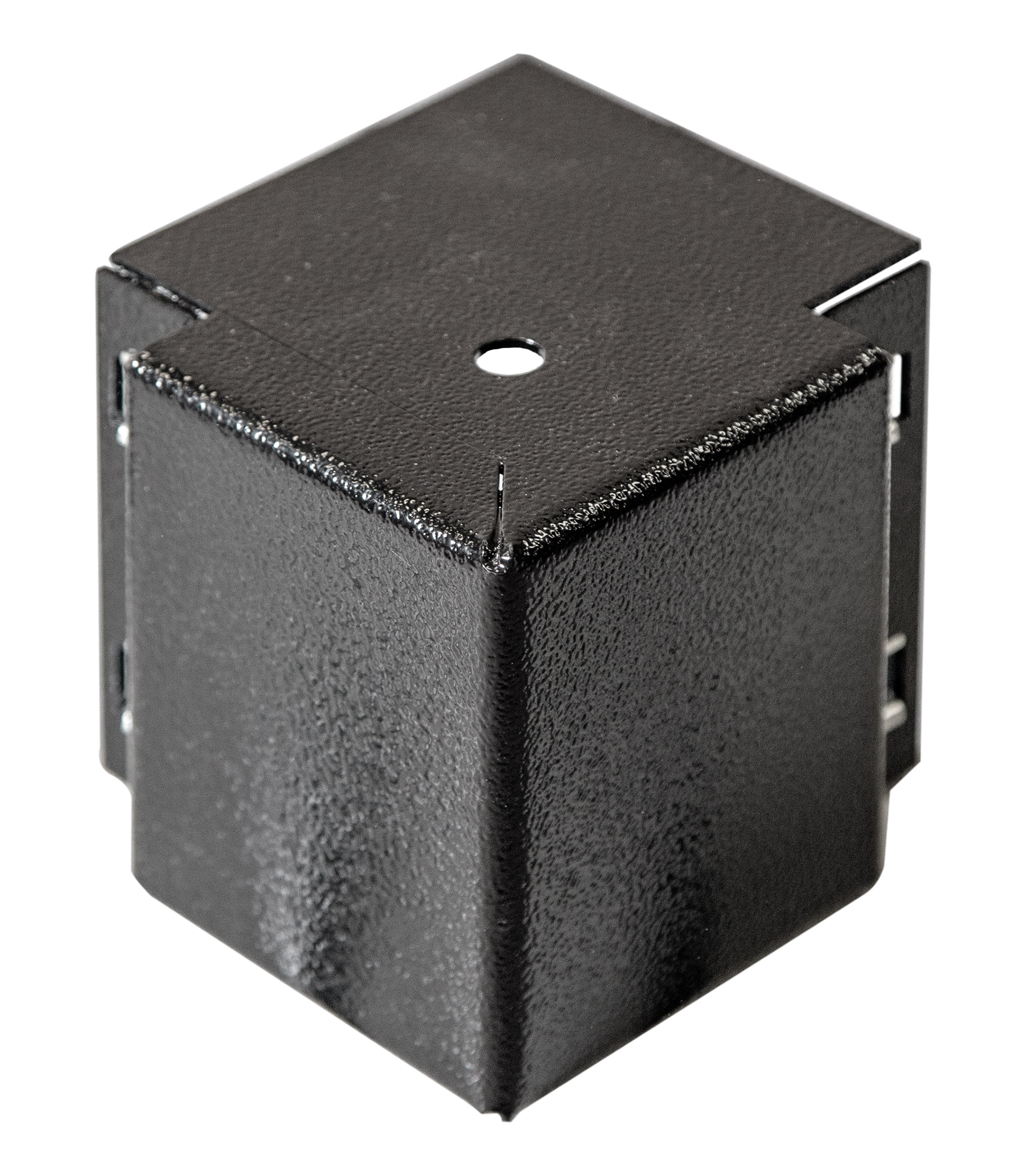

СТОЙКА ЦОКОЛЯ

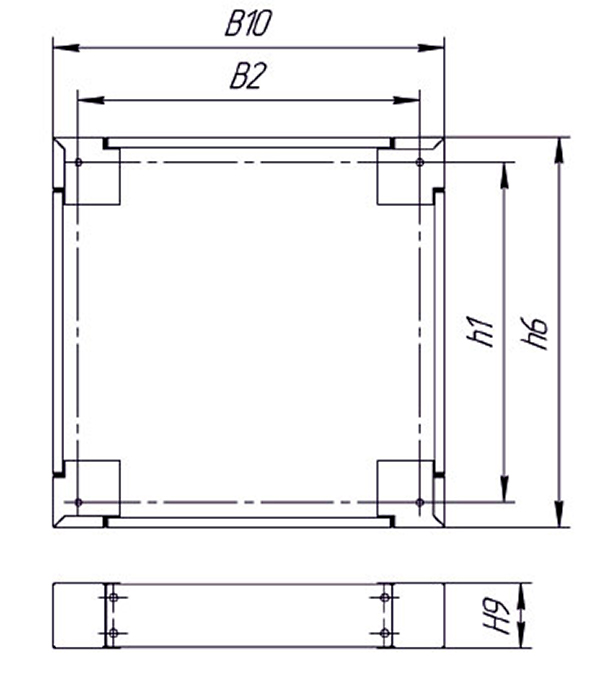

B2 - расстояние (по ширине корпуса между отверстиями крепления цоколя
B10 - полная ширина цоколя
H5 - высота цоколя (может быть 100 мм, или 200 мм, по выбору заказчика)
h1 - расстояние (по глубице корпуса) между отверстиями крепления цоколя
h6 - полная глубина цоколя
| Габарит цоколя | В2, мм | В10, мм | H9, мм | h1, мм | h6, мм |
|---|---|---|---|---|---|
| 355x400 | 270 | 347 | 100/200 | 320 | 397 |
| 355x600 | 270 | 347 | 100/200 | 520 | 597 |
| 355x800 | 270 | 347 | 100/200 | 720 | 797 |
| 605x400 | 520 | 597 | 100/200 | 320 | 397 |
| 605x600 | 520 | 597 | 100/200 | 520 | 597 |
| 605x800 | 520 | 597 | 100/200 | 720 | 797 |
| 855x400 | 770 | 847 | 100/200 | 320 | 397 |
| 855x600 | 770 | 847 | 100/200 | 520 | 597 |
| 855x800 | 770 | 847 | 100/200 | 720 | 797 |
| 1110x400 | 1025 | 1102 | 100/200 | 320 | 397 |
| 1110x600 | 1025 | 1102 | 100/200 | 520 | 597 |
| 1110x800 | 1025 | 1102 | 100/200 | 720 | 797 |
| 1360x400 | 1275 | 1352 | 100/200 | 320 | 397 |
| 1360x600 | 1275 | 1352 | 100/200 | 520 | 597 |
| 1360x800 | 1275 | 1352 | 100/200 | 720 | 797 |
