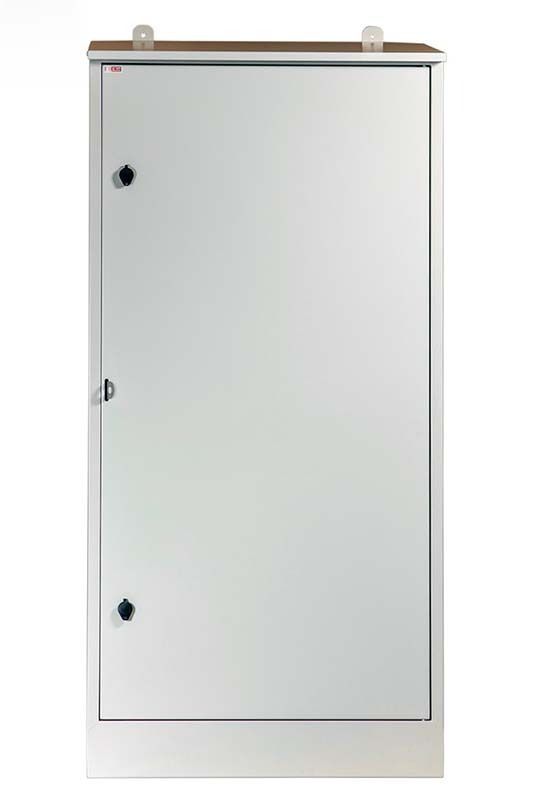

Кабельный киоск КЛ 209
Кабельный киоск низкого напряжения
Характеристики КЛ 209
Габариты (В×Ш×Г)
1700×800×450 мм
Степень защиты
IP54
Материал корпуса
Сталь 1.2 мм
Напряжение
380/220 В
Монтажные платы
Оцинкованная сталь
Покрытие
RAL 7035
Назначение и конструкция кабельного киоска КЛ 209
Металлический корпус наружной установки для монтажа электрооборудования 0.4 кВ
Основное назначение: Корпус КЛ 209 предназначен для размещения аппаратуры приема, учета и распределения электроэнергии напряжением 380/220 В. Обеспечивает защиту установленного оборудования от внешних воздействий.
Область применения: Вводно-распределительные узлы на промышленных предприятиях, в жилых кварталах, на объектах телекоммуникаций, строительных площадках и в инфраструктуре ТЭК.
Конструкция корпуса ПК БЭТ:
- Цельносварной каркас из стали 1.2 мм
- Степень защиты

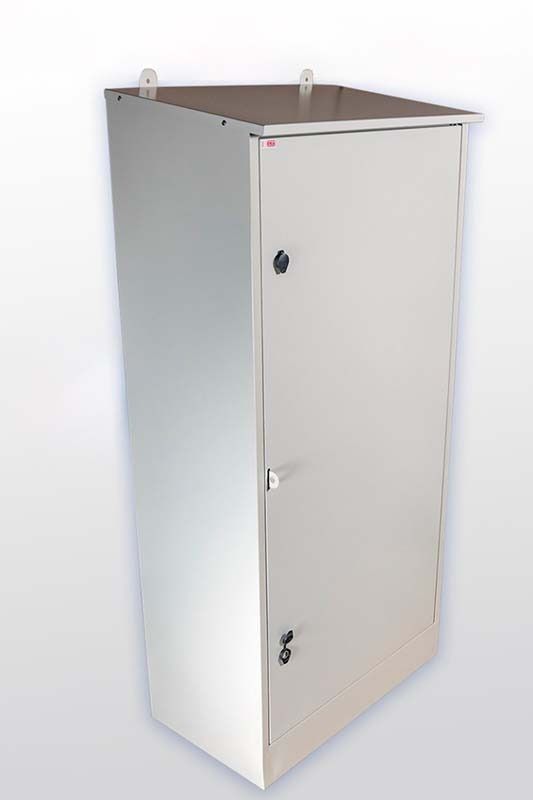

IP54(пылевлагозащита для улицы) - Скатная крыша

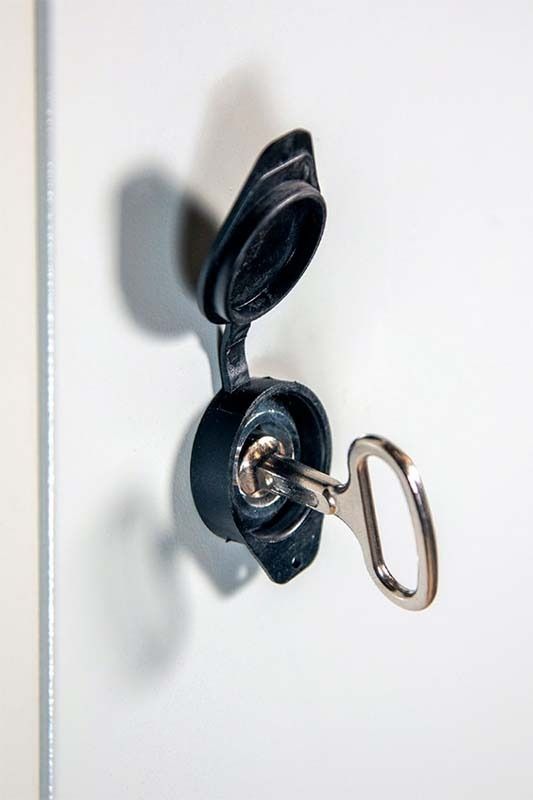

- Дверь с двумя замками-защелками и проушиной под навесной замок
Покрытие и обработка: Антикоррозийный грунт + полимерно-порошковое покрытие
RAL 7035. Внутренняя сторона двери оснащена перфорированным профилем (шаг 25 мм) для удобного монтажа оборудования.
Технические характеристики КЛ 209
Оптимальный корпус шириной 800 мм для большинства задач распределения
1

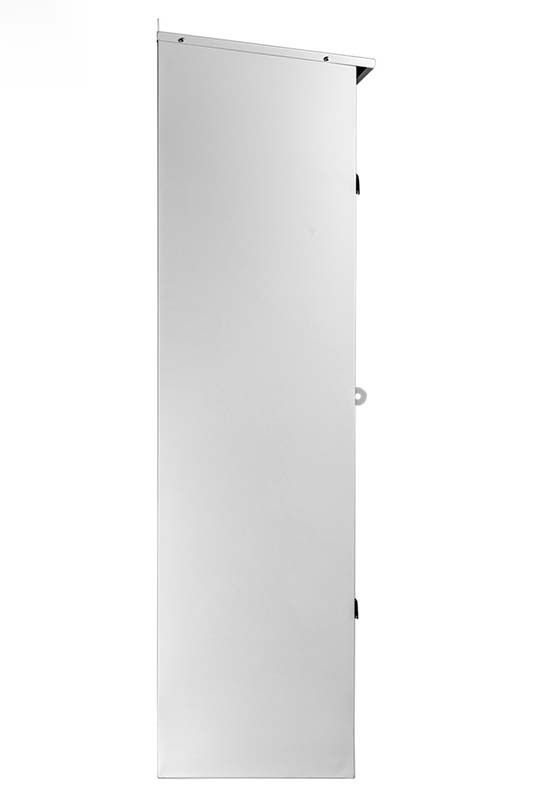

Габаритные размеры (В×Ш×Г): 1700 × 800 × 450 мм
2
Полезный внутренний объем (В×Ш×Г): 1630 × 720 × 400 мм
3
Материал и толщина: конструкционная сталь, каркас и дверь 1.2 мм, монтажные платы 2.0 мм
4
Степень защиты:
IP54 (пылевлагозащищенное исполнение для уличной установки)
5

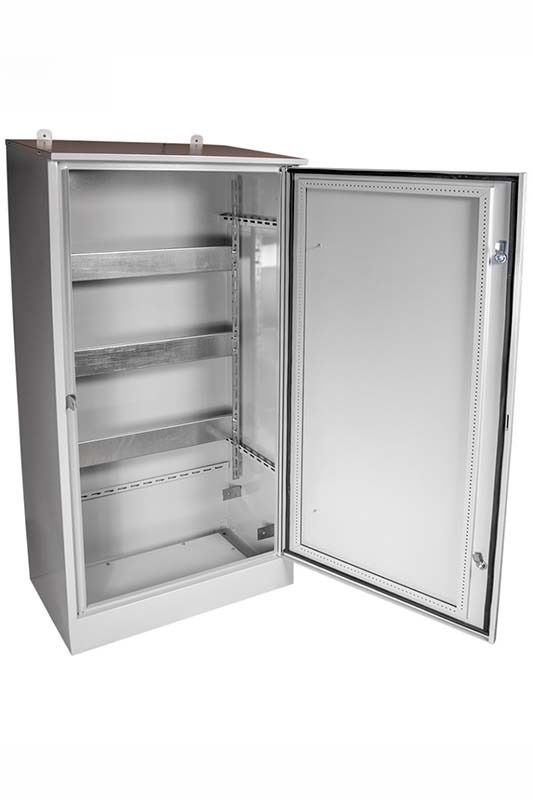

Монтажные платы: оцинкованная сталь 2.0 мм, ширина 100 мм, устанавливаются вертикально. Оптимальное расстояние между платами позволяет комфортно монтировать как модульные автоматы, так и рубильники на 250-400А.
6

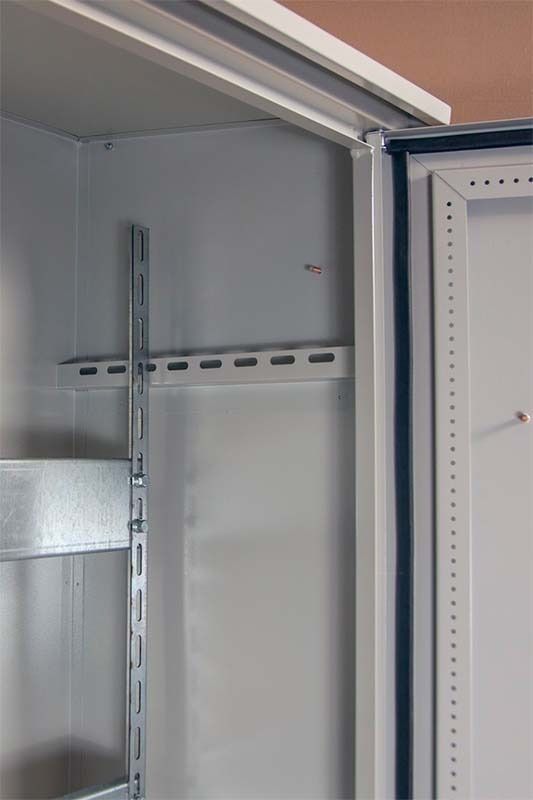

Внутреннее оснащение: на внутренней стороне двери установлен перфорированный профиль (шаг 25 мм) под самонарезной винт М5×10 DIN7500c для монтажа вспомогательных аппаратов и клеммных колодок.
7
Покрытие: полимерно-порошковая краска RAL 7035 (светло-серый) по антикоррозийному грунту. Устойчивость к УФ-излучению, перепадам температур от -45°C до +40°C.
8
Масса: ≈ 92 кг (в зависимости от комплектации и количества плат)
9
Модификации: доступна версия КЛ 209М глубиной 430 мм для размещения модульных автоматических выключателей (до 60 полюсов).
