ЩМП

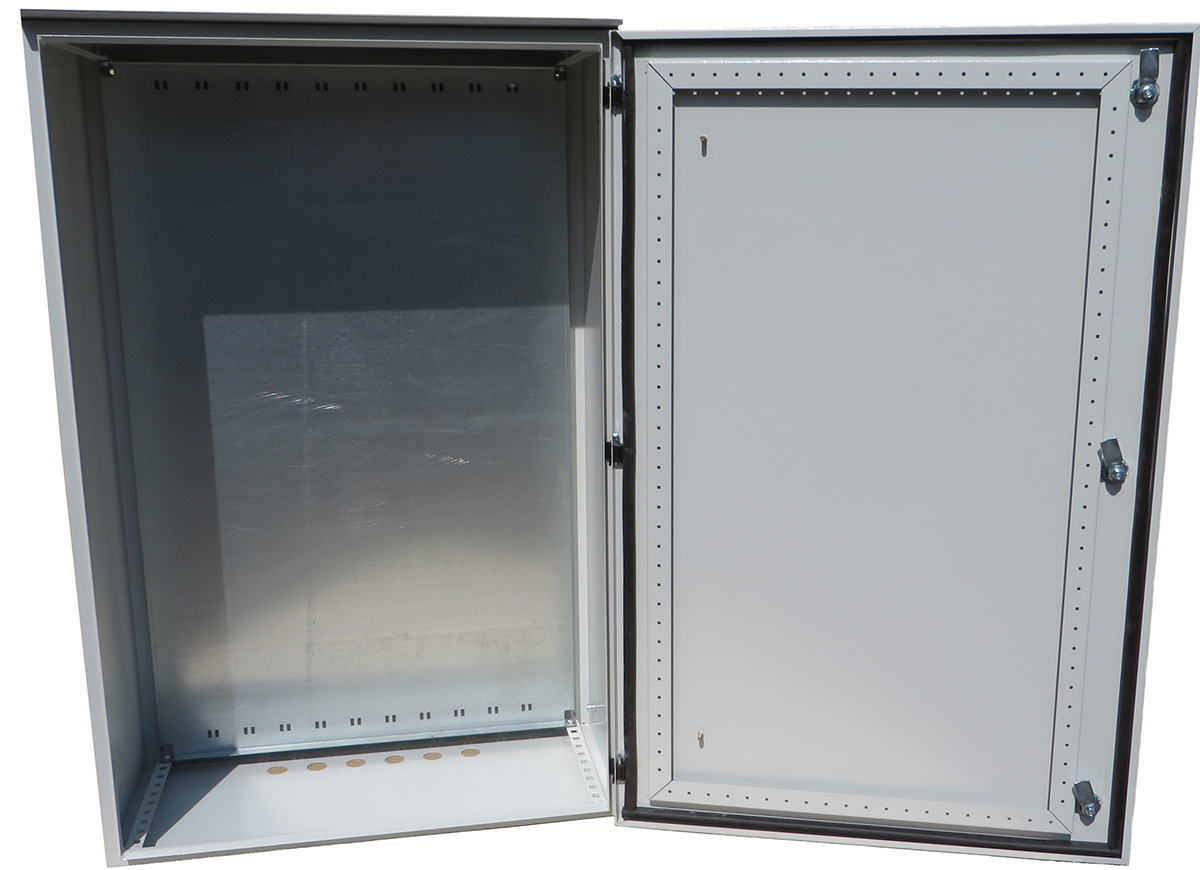

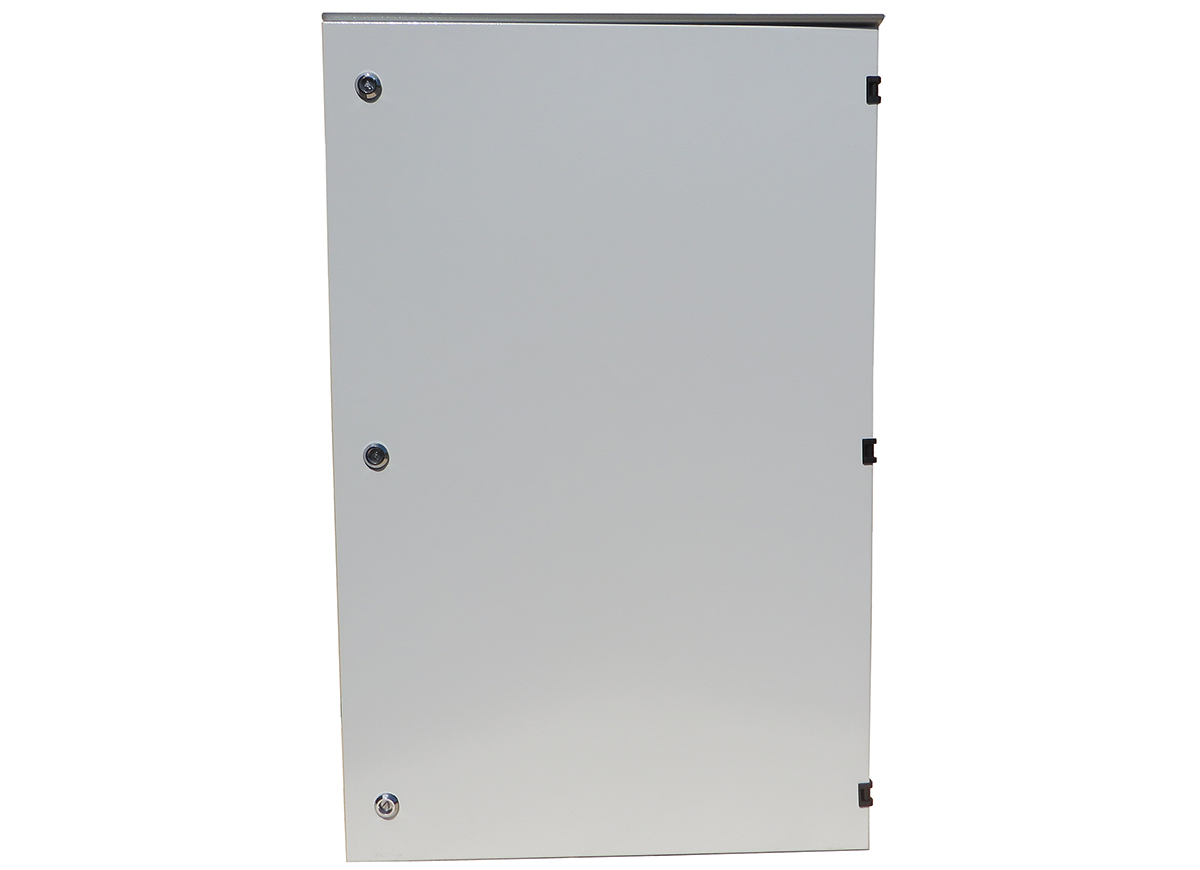

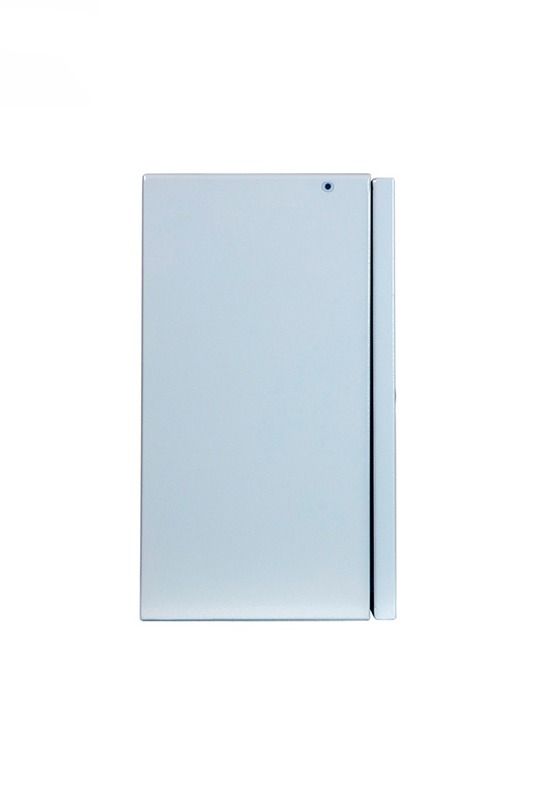

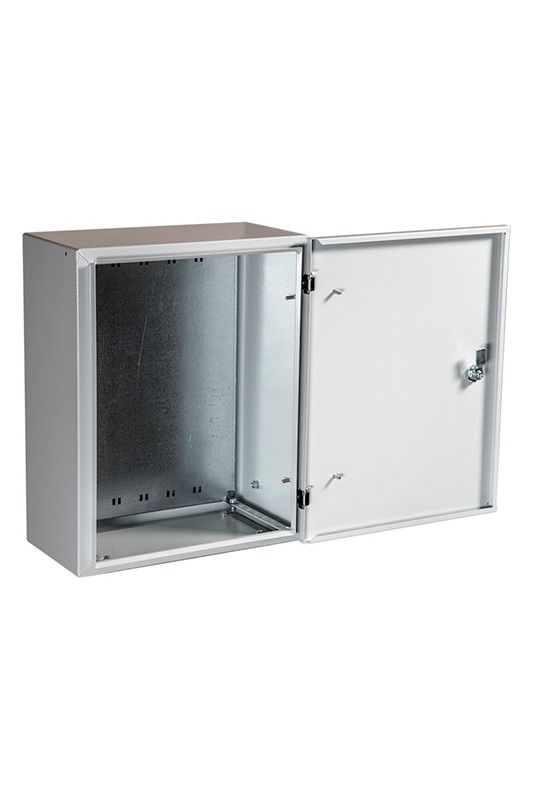

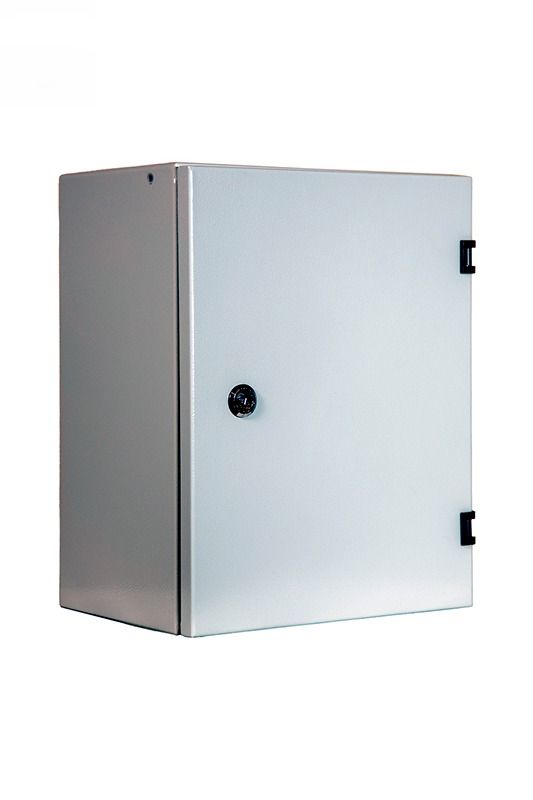

Щит с монтажной панелью (электрощит)
| Артикул | Наименование | Размеры | Цена | Маркетплейс | ||
|---|---|---|---|---|---|---|
| Класс защиты IP31 | ||||||
| ЩМП1-31 | ЩМП 1 | 395*310*220 | Корпус из стали 1.2 мм Оцинкованная монтажная плата 1.5 мм |
4 855 | Озон | Яндекс Маркет |
| ЩМП2-31 | ЩМП 2 | 500*400*220 | 6 220 | Озон | Яндекс Маркет | |
| ЩМП3-31 | ЩМП 3 | 650*500*220 | 9 520 | Озон | Яндекс Маркет | |
| ЩМП4-31 | ЩМП 4 | 800*650*250 | 12 650 | Озон | Яндекс Маркет | |
| ЩМП5-31 | ЩМП 5 | 1000*650*300 | 16 750 | Озон | Яндекс Маркет | |
| ЩМП6-31 | ЩМП 6 | 1200*750*300 | 20 850 | Озон | Яндекс Маркет | |
| ЩМП7-31 | ЩМП 7 | 1320*750*300 | 22 400 | Озон | Яндекс Маркет | |
| ЩМП1.2-31 | ЩМП двухдверные | 800*1000*200 | 17 000 | |||
| ЩМП2.2-31 | ЩМП двухдверные | 800*1000*300 | 17 900 | |||
| ЩМП3.2-31 | ЩМП двухдверные | 1000*1000*300 | 21 550 | |||
| ЩМП4.2-31 | ЩМП двухдверные | 1200*1000*300 | 25 150 | |||
| ЩМП5.2-31 | ЩМП двухдверные | 1400*1000*300 | 28 450 | |||
| ЩМП6.2-31 | ЩМП двухдверные | 1200*1200*300 | 30 200 | |||
| Класс защиты IP54 | ||||||
| ЩМП1-54 | ЩМП 1 | 395*310*220 | Корпус из стали 1.2 мм Оцинкованная монтажная плата 1.5 мм |
5 510 | Озон | Яндекс Маркет |
| ЩМП2-54 | ЩМП 2 | 500*400*220 | 6 950 | Озон | Яндекс Маркет | |
| ЩМП3-54 | ЩМП 3 | 650*500*220 | 10 550 | Озон | Яндекс Маркет | |
| ЩМП4-54 | ЩМП 4 | 800*650*250 | 14 350 | Озон | Яндекс Маркет | |
| ЩМП5-54 | ЩМП 5 | 1000*650*300 | 18 200 | Озон | Яндекс Маркет | |
| ЩМП6-54 | ЩМП 6 | 1200*750*300 | 22 900 | Озон | Яндекс Маркет | |
| ЩМП7-54 | ЩМП 7 | 1320*750*300 | 24 050 | Озон | Яндекс Маркет | |
| ЩМП1.2-54 | ЩМП двухдверные | 800*1000*200 | 17 700 | |||
| ЩМП2.2-54 | ЩМП двухдверные | 800*1000*300 | 18 650 | |||
| ЩМП3.2-54 | ЩМП двухдверные | 1000*1000*300 | 22 250 | |||
| ЩМП4.2-54 | ЩМП двухдверные | 1200*1000*300 | 26 050 | |||
| ЩМП5.2-54 | ЩМП двухдверные | 1400*1000*300 | 29 350 | |||
| ЩМП6.2-54 | ЩМП двухдверные | 1200*1200*300 | 30 800 | |||
Габариты корпусов (H x L x B)
Корпус изготавливается из стали толщиной 1.0 мм. Плата монтажная изготавливается из оцинкованной стали 1.5 мм.

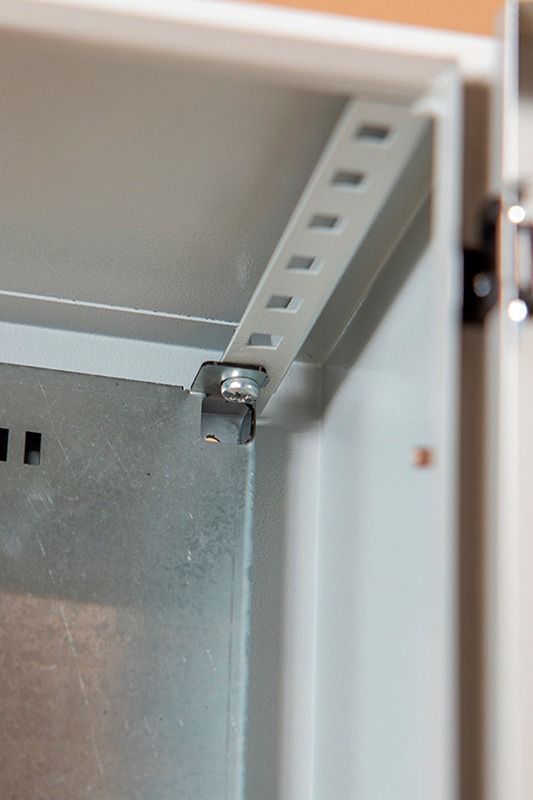

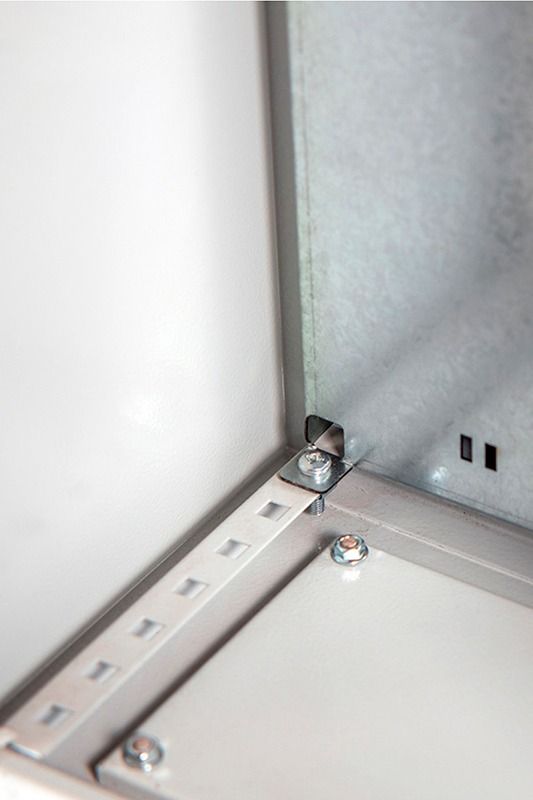

На внутренней стороне двери установлен перфорированный профиль под самонарезной винт М5х10 DIN7500c, шаг перфорации 25 мм.
Корпуса ЩМП могут быть изготовлены 31 или 54 степени защиты

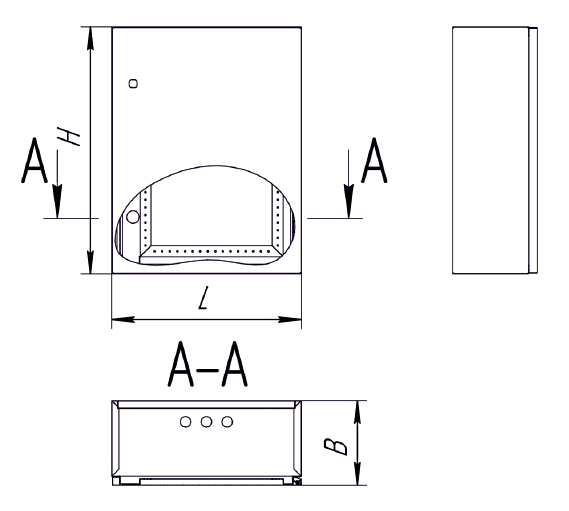

Габаритные размеры корпусов ЩМП
Артикул | H, мм | L, мм | B, мм |
|---|---|---|---|
ЩМП1 | 395 | 310 | 220 |
ЩМП2 | 500 | 400 | 220 |
ЩМП3 | 650 | 500 | 220 |
ЩМП4 | 800 | 650 | 250 |
ЩМП5 | 1000 | 650 | 300 |
ЩМП6 | 1200 | 750 | 300 |
ЩМП7 | 1320 | 750 | 300 |
Плата монтажная
Габаритные размеры плат монтажных
H1, мм | L1, мм |
|---|---|
341 | 278 |
446 | 368 |
551 | 468 |
742 | 614 |
946 | 618 |
1140 | 713 |
1261 | 713 |
Габариты корпусов (H x L x B)
Корпус изготавливается из стали толщиной 1.0 мм. Плата монтажная изготавливается из оцинкованной стали 1.5 мм.
На внутренней стороне двери установлен перфорированный профиль под самонарезной винт М5х10 DIN7500c, шаг перфорации 25 мм.
Корпуса ЩМП могут быть изготовлены 31 или 54 степени защиты

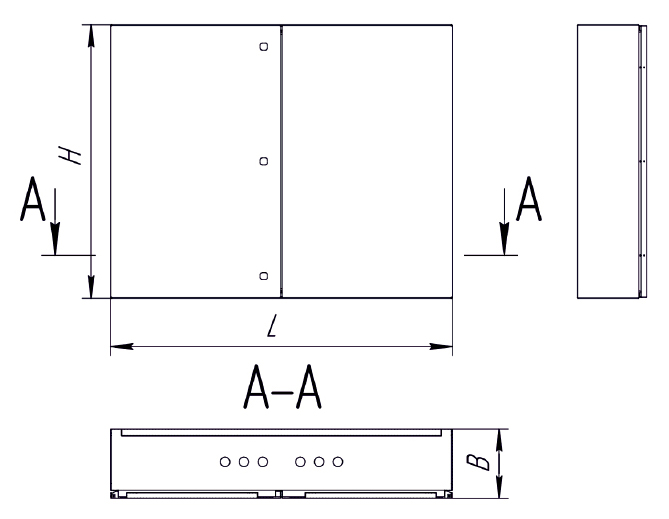

Габаритные размеры корпусов ЩМП двухдверных
Артикул | H, мм | L, мм | B, мм |
|---|---|---|---|
ЩМП1.2 | 800 | 1000 | 200 |
ЩМП2.2 | 800 | 1000 | 300 |
ЩМП3.2 | 1000 | 1000 | 300 |
ЩМП4.2 | 1200 | 1000 | 300 |
ЩМП5.2 | 1400 | 1000 | 300 |
ЩМП6.2 | 1200 | 1200 | 300 |
Плата монтажная

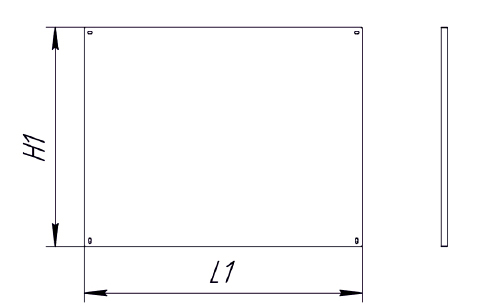

Габаритные размеры плат монтажных
H1, мм | L1, мм |
|---|---|
737 | 937 |
737 | 937 |
937 | 937 |
1137 | 937 |
1337 | 937 |
1137 | 1137 |
